高低溫箱溫度梯度場對產品熱應力分布的影響研究
時間: 2026-06-29 16:28 來源: 林頻儀器
在電子元器件、精密儀器及復合材料的可靠性驗證體系中,高低溫箱的溫度梯度場特性往往被簡化處理,而實際工程中,這一空間非均勻性對產品失效行為具有決定性影響。

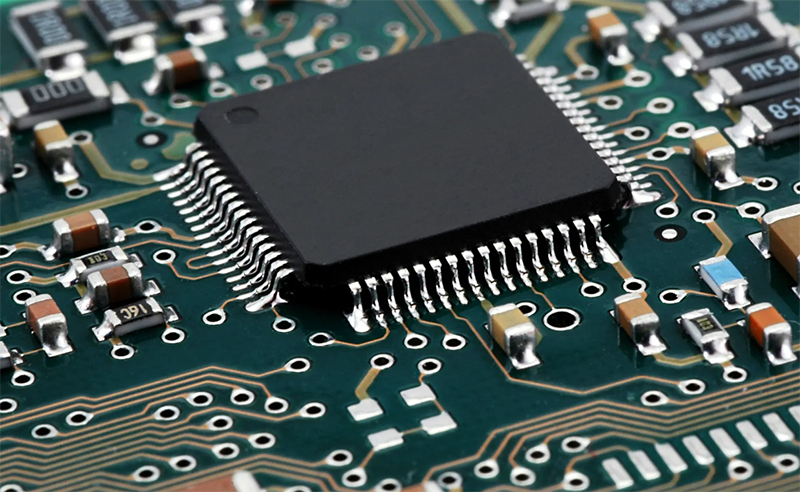

高低溫箱可應用于半導體芯片行業試驗測試

高低溫箱可應用于半導體芯片行業試驗測試
溫度梯度場的形成機理與箱內氣流組織密切相關。高低溫箱采用強制對流或自然對流方式實現熱量傳遞,送風口與回風口的位置布局直接決定了流場結構。在制冷模式下,蒸發器附近的低溫氣流與箱內主體空氣混合,形成顯著的溫度分層現象;加熱工況下,電熱元件表面的高溫輻射與對流傳熱疊加,導致近壁面區域出現熱斑。這種空間溫度分布的非理想性,使得同一批次試樣處于不同的熱應力加載水平,若忽視梯度場效應,將造成可靠性評估結果的系統性偏差。工程實踐中,需通過多點溫度巡檢與計算流體力學仿真,建立箱內溫度場的數字孿生模型,為試樣布置提供空間位置優化依據。
結構熱應力的解析計算需考慮溫度梯度與幾何約束的耦合作用。對于封裝電子器件,芯片、焊料及基板的熱膨脹系數差異在溫度循環中產生剪切應力,而高低溫箱的梯度場使這種應力呈現空間分布特征。采用有限元方法進行瞬態熱-結構耦合分析時,應將實測溫度場作為邊界條件輸入,而非采用理想化的均勻溫度假設。研究表明,當溫度梯度超過5℃/m時,BGA封裝焊點的等效塑性應變幅值可增加30%以上,這意味著基于均勻場假設的壽命預測將顯著高估產品可靠性。高低溫箱的有效工作空間界定,應以滿足特定試驗精度要求的溫度均勻性指標為準繩,而非簡單的幾何容積概念。
試驗設計的優化策略應融入梯度場效應的補償機制。在高低溫箱內進行加速壽命試驗時,可通過試樣旋轉布置或分區加載的方式,降低溫度梯度對統計分散性的影響。對于溫度敏感型產品,宜采用中心區域優先布置原則,利用箱內溫度波動最小的核心空間;對于大尺度構件,則需評估沿梯度方向的熱應力疊加效應,必要時調整溫度循環參數以等效目標損傷。此外,高低溫箱的升降溫速率設定應與試樣熱慣性匹配,避免因表面與心部溫差過大引發非試驗?zāi)康牡臒釠_擊失效。
計量校準與不確定度評定是確保梯度場數據可信度的技術保障。依據JJF 1101規范,高低溫箱的校準需在空載與滿載兩種狀態下分別進行,溫度傳感器的布點密度應能捕捉梯度場的極值分布。測量不確定度的來源包括傳感器固有誤差、數據采集系統分辨率及溫度波動引入的隨機分量,需采用GUM法或蒙特卡洛法進行合成評定。只有將梯度場特性納入計量溯源體系,試驗結果方能具備跨實驗室比對的技術基礎。
高低溫箱的溫度梯度場效應是環境試驗中不可回避的物理現實。從流場機理認知、結構響應解析到試驗方案優化,系統性的技術處理方能釋放該設備的工程應用潛能,為產品質量提升提供堅實的實驗依據。
